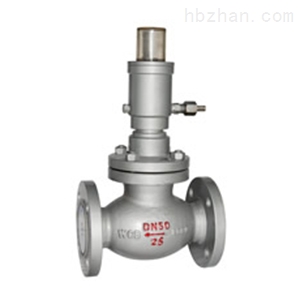

QDY421F 液动液氨紧急切断阀

QDY421F-16/40C 液动液氨紧急切断阀

一、液动液氨紧急切断阀--概述:

QDY421F-16/40C液动液氨紧急切断阀结合了截止阀，止回阀和气动阀门的优点，采用截止阀的升降结构和止回阀防止介质倒流的原理。切断阀具有极佳的技术性能，低负荷损失和高可靠性，与远距离手摇油泵配套使用，利用手动液压控制阀门开启-关闭。

 切断阀安装在液氨，燃气储罐站或者气体管道上，以便在管道或储罐上发生泄漏甚至起火时，工作人员能通过远距离油泵卸压，或80℃高温使（易熔合金）熔化，阀门油缸自动卸压，阀门迅速关闭而止漏。起到保护人身安全作用，切断阀是目前化工危险品截流比较理想选择的产品。

二、液动液氨紧急切断阀--双油泵控制多阀工作原理:

管道安装多只紧急切断阀应该利用二只手摇油泵控制，其中一只油泵工作另一只油泵备用，防止一只油泵损坏时，阀门不能正常工作。多只紧急切断阀情况下分别用一只（J23H-40P）针型阀控制。以便维修能够利用针型阀关闭。

压力等级：20K 4.0MPa
油缸工作压力：≤6.0.Mpa
使用温度： -40~+80℃
油缸使用介质： 混合锭子油 ，变压器油
使用介质： 天然气，液化气，液氨 ,气体
熔闭时间 ±70℃
关闭时间：≤10秒
油缸开启压力：≥2.0MPa
密封圈，O型圈：聚四氟乙烯，丁晴橡胶
阀体：铸刚，不锈钢。304,316,316L
弹簧： 50CrVA（弹簧钢）
油缸， 活塞 ：铬不锈钢
类型：常闭式

三、液动液氨紧急切断阀--安装尺寸单位:(mm)

四、液动液氨紧急切断阀--安装注意事项：

1.保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2.安装前应将本阀清除干净，将各螺纹连接处拧紧。
3.紧急切断阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。阀门安装方向：高进低出。
4.订货须注明法兰密封面形式，压力等级及连接标准。
