氨用明杆截止阀

质量稳定:实行全过程质量监控,细致入微,
全方位检测!
价格合理:高效内部成本控制,减少了开支,
让利于客户!
交货快捷:先进生产流水线,充足的备货,
缩短了交货期!

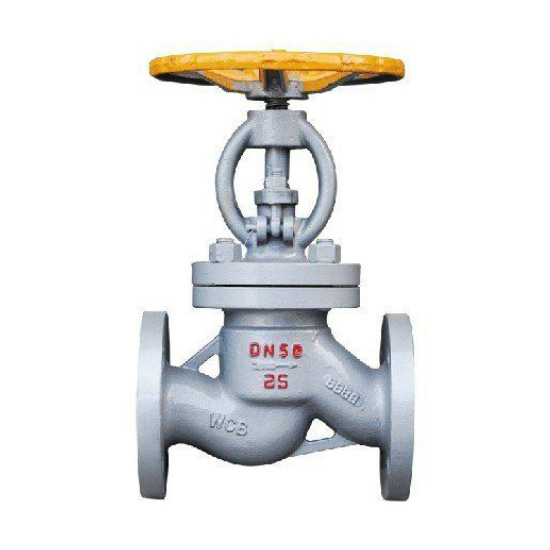

J41B氨用明杆截止阀

J41B氨用明杆截止阀结构特点及用途
  1.中通法兰为方形结构,阀杆采用间杆连接。
  2.阀体密封面部位采用球凸状,与阀脚以线吻合密封。
  3.密封面采用巴氏合金,密封性能好,使用寿命长

  J41B氨用明杆截止阀经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围,再经过其它控制阀门细调,使气体输入使用系统。常用的减压阀为氨用截止阀,简称氨用阀。


J41B氨用明杆截止阀的外观及工作原理
  氨气阀门的高压腔与钢瓶连接,低压腔为气体出口,并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。
  使用时先打开钢瓶总开关,然后顺时针转动低压表压力调节螺杆,使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室,并经出口通往工作系统。转动调节螺杆,改变活门开启的高度,从而调节高压气体的通过量并达到所需的压力值。
  氨用截止阀都装有安全阀。它是保护氨气减压阀并使之安全使用的装置,也是氨气减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因,导致出口压力自行上升并超过一定许可值时,安全阀会自动打开排气。
氨用截止阀的使用方法
    (1)按使用要求的不同,氨气减压阀有许多规格。高进口压力大多为,低进口压力不小于出口压力的2.5倍。出口压力规格较多,一般为,高出口压力为。
    (2)安装氨气减压阀时应确定其连接规格是否与使用系统的接头相一致。氨用截止阀采用半球面连接,靠旋紧螺母使二者完全吻合。因此,在使用时应保持两个半球面的光洁,以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
    (3)氨用截止阀应严禁接触油脂,以免发生火警事故。
    (4)停止工作时,应将减压阀中余气放净,然后拧松调节螺杆以免弹性元件长久受压变形。
    (5)氨用截止阀应避免撞击振动,不可与腐蚀性物质相接触。

    这些氨用截止阀的使用方法及注意事项与氨用截止阀基本相同。但是,还应该指出:专用氨气阀门一般不用于其它气体。为了防止误用,有些氨气阀与钢瓶之间采用特殊连接口。例如氢气和丙烷均采用左牙螺纹,也称反向螺纹,安装时应特别注意。

法兰式截止阀规格 主要尺寸和重量

1.6MPa
DN
L
D
D1
D2
b
n-φd
H
Do
重量 Weight
凸面
法兰
RF
J41B
10
130
90
60
40
14
4-14
198
120
4.9
15
130
95
65
45
14
4-14
218
120
5.3
20
150
105
75
55
14
4-14
258
140
7.0
25
160
115
85
65
14
4-14
275
160
7.4
32
180
135
100
78
16
4-18
280
180
8.3
40
200
145
110
85
16
4-18
330
200
12.6
50
230
160
125
100
16
4-18
350
240
14
65
290
180
145
120
18
4-18
400
280
22.7
80
310
195
160
135
20
8-18
355
280
29
100
350
215
180
155
20
8-18
415
320
32.8
125
400
245
210
185
22
8-18
460
360
79.5
150
480
280
240
210
24
8-23
510
400
93
200
600
335
295
265
26
12-23
710
400
179
250
622
405
355
320
30
12-25
786
450
441
300
698
460
410
375
30
12-25
925
500
646

法兰式截止阀规格 主要尺寸和重量

2.5MPa
DN
L
D
D1
D2
b
n-φd
H
Do
重量 Weight
凸面法兰
RF
J41B
10
130
90
60
40
16
4-14
198
120
4.9
15
130
95
65
45
16
4-14
218
120
5.3
20
150
105
75
55
16
4-14
258
140
7.0
25
160
115
85
65
16
4-14
275
160
7.4
32
180
135
100
78
18
4-18
280
180
8.3
40
200
145
110
85
18
4-18
330
200
12.6
50
230
160
125
100
20
8-18
350
240
16
65
290
180
145
120
22
8-18
400
280
25
80
310
195
160
135
22
8-23
355
280
30
100
350
230
190
160
24
8-25
415
320
34.8
125
400
270
220
188
28
8-25
460
360
89.5
150
480
300
250
218
30
12-25
510
400
99
200
600
360
310
278
34
12-25
710
400
181
250
622
425
370
332
36
12-30
786
450
445
300
698
485
430
390
40
16-30
925
500
651

法兰式截止阀规格 主要尺寸和重量

4.0MPa
DN
L
D
D1
D2
b
n-φd
H
D0
重量Weight
凹凸法兰 MFM
J41B
20
150
105
75
51
16
4-14
275
140
7
25
160
115
85
58
16
4-14
285
160
9
32
180
135
100
66
18
4-18
302
180
12
40
200
145
110
76
18
4-18
355
200
17
50
230
160
125
88
20
4-18
373
240
24
65
290
180
145
110
22
8-18
408
280
33
80
310
195
160
121
22
8-18
436
320
44
100
350
230
190
150
24
8-23
480
360
60
125
400
270
220
176
28
8-25
588
400
90
150
480
300
250
204
30
8-25
611
400
100
200
533
375
320
260
38
12-30
720
400
190
