氨用球阀

质量稳定:实行全过程质量监控,细致入微,
全方位检测!
价格合理:高效内部成本控制,减少了开支,
让利于客户!
交货快捷:先进生产流水线,充足的备货,
缩短了交货期!

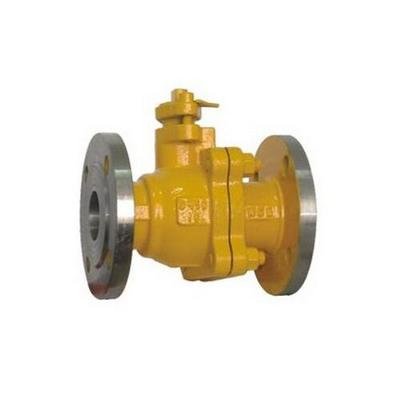

Q41F氨用球阀


氨用球阀产品介绍:
氨用球阀专为液氨、氨气、燃气的管路或装置设计。填料采用聚四氟乙烯,密封可靠、绝对物外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料,为软密封,密封可靠。液氨专用球阀适用于液氨气管路系统,作为启闭装置,也适用于其他气体温度≤80℃的管路。
氨用球阀特点:
1,具有低的流阻(实际上为零)。
2,因在工作时不会卡住(在无润滑剂时),故能可靠地应用与腐蚀性介质和低沸点液体中。
3,阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4,在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过阀门的介质不会引起密封面的侵蚀
5,由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6,阀杆密封可靠,由于阀杆只作反转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
氨用球阀性能规范:
公称压力PN(MPa):1.6-4.0
试验压力PS(MPa):2.5-6.4
适用介质:氨气、液氨、燃气
适用温度(℃):-40℃+80℃
主要零件材料:
阀体、阀盖:铸钢、不锈钢
阀杆:碳钢,不锈钢
密封圈、填料:聚四氟乙烯

氨用球阀的使用方法:
1、按使用要求的不同,氨气减压阀有许多规格。高进口压力大多为,低进口压力不小于出口压力的2.5倍。出口压力规格较多,一般为,高出口压力为。
2、安装氨用球阀时应确定其连接规格是否与和使用系统的接头相一致。氨用球阀采用半球面连接,靠旋紧螺母使二者完全吻合。因此,在使用时应保持两个半球面的光洁,以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
3、氨用球阀应严禁接触油脂,以免发生火警事故。
4、停止工作时,应将减压阀中余气放净,然后拧松调节螺杆以免弹性元件长久受压变形。
5、氨用球阀应避免撞击振动,不可与腐蚀性物质相接触。




氨用球阀安装尺寸表

公称通径
DN(mm)
尺 寸(mm)
执 行 器 型 号
1.6MPa
2.5MPa
4.0MPa
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

以上选配仅供参考具体

选区用根据实际要求
15
130
95
65
14
4-14
130
95
65
16
4-14
130
130
65
16
4-14
20
140
105
75
14
4-14
140
105
75
16
4-14
140
150
75
16
4-14
25
150
115
85
14
4-14
150
115
85
16
4-14
150
160
85
16
4-14
32
165
135
100
16
4-18
165
135
100
18
4-18
180
180
100
18
4-18
40
180
145
110
16
4-18
180
145
110
18
4-18
200
200
110
18
4-18
50
200
160
125
16
4-18
200
160
125
20
4-18
220
230
125
20
4-18
65
220
180
145
18
4-18
220
180
145
22
8-18
250
290
145
22
8-18
80
250
195
160
20
8-18
250
195
160
22
8-18
280
310
160
22
8-18
100
280
215
180
20
8-18
380
230
190
24
8-23
320
350
190
24
8-23
125
320
245
210
22
8-18
320
270
220
28
8-25
400
270
220
28
8-25
150
360
280
240
24
8-23
360
300
250
30
8-25
400
300
250
30
8-25
200
400
335
295
28
12-23
400
360
310
34
12-25
550
375
320
38
12-30
