手动陶瓷球阀

质量稳定:实行全过程质量监控,细致入微,
全方位检测!
价格合理:高效内部成本控制,减少了开支,
让利于客户!
交货快捷:先进生产流水线,充足的备货,
缩短了交货期!

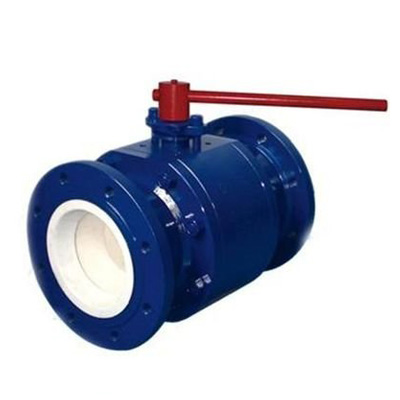

Q41TC手动陶瓷球阀

本公司专业生产的陶瓷球阀超耐腐蚀、超耐磨损、超耐冲蚀等特点。是颗粒纤维介质、强腐蚀介质中!

(1)、所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度(洛氏硬度HRC90),仅次于金刚石。因此,本阀具有耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。

(2)、球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。

(3)、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。

(4)、陶瓷良好的耐磨性,让本阀经久耐用,可靠性高。使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。 电磁阀

(5)、用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中

手动陶瓷球阀主要外形和连接尺寸:

Q41TC
通径DN L D D1 D2 n-Φd b f H
mm in
15 1/2″ 130 95 65 45 4-Φ14 14 2 86
20 3/4″ 130 105 75 55 4-Φ14 14 2 95
25 1″ 140 115 85 65 4-Φ14 14 2 108
32 1 1/4″ 165 135 100 78 4-Φ18 16 2 115
40 1 1/2″ 165 145 110 85 4-Φ18 16 3 115
50 2″ 203 160 125 100 4-Φ18 16 3 115
65 2 1/2″ 222 180 145 120 4-Φ18 16 3 115
80 3″ 241 195 160 135 8-Φ18 20 3 145
100 4″ 305 215 180 155 8-Φ18 20 3 188
125 5″ 356 245 210 185 8-Φ18 22 3 210
150 6″ 394 280 240 210 8-Φ23 24 3 260
200 8″ 457 335 295 265 12-Φ23 26 3 320
250 10″ 533 405 350 320 12-Φ25 30 3 365

陶瓷球阀因其原材料的稀少,加工过程的高要求(1700℃的高温烧结,20000MPa的等静压制,金刚石磨削加工)使得世界上所有生产陶瓷球阀的生产周期要比普通的阀门长很多,进口陶瓷球阀的交货期长达(10~24个周),国内的氧化锆陶瓷球阀生产厂家的货期也在45~60天左右,更别提可以批量供货有库存了,我公司用过硬的技术力量,完善的售后服务打破了陶瓷球阀生产的僵局,可以达到氧化锆陶瓷球阀可以批量生产批量供货的生产厂家!

购买本公司气动陶瓷球阀请按以下指示进行安装:

(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

(5)本类阀应安装在管道的水平方向或垂直方向。

(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
