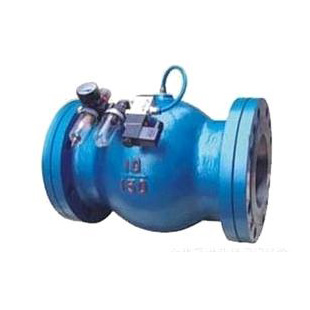

GJ841X电动气动管夹阀

质量稳定:实行全过程质量监控,细致入微,
全方位检测!
价格合理:高效内部成本控制,减少了开支,
让利于客户!
交货快捷:先进生产流水线,充足的备货,
缩短了交货期!

电动气动管夹阀产品概述:

口径(DN)

DN25~200

DN250~300

工作压力

ma×4bar

ma×3bar

控制压力

ma×6bar

ma×4.5bar

最大压差

2bar

ma×1.5bar

A.阀体

B.橡胶管套

C.控制流体(水或气)入口

E.连接法兰

*手动/自动控制:外加三通手动阀或三通电磁

阀控制压缩空气或压力水进入阀体

电动气动管夹阀工作原理:

管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。

特点:

无压力损失、无堵塞、无泄露,防水锤冲击

  1. l特别适用于含颗粒的液——固及气——固二相流
  2. l橡胶管套带有纤维增强结构,耐磨、抗疲劳

三、电动气动管夹阀技术参数:

  1. l阀体:铸铁DN25~300铸铝DN25~300铸钢DN25~300
  2. l法兰联接:铸铁DN25~300,316LDN40~200
  3. l管套材质及温度范围:天然橡胶-5~80℃ 三元乙丙胶-5~120℃
  1. l食品级:食品级天然橡胶管套

控制介质:压缩空气或压力水

控制附件:手动-三通手动阀

自动-三通电动阀

四、电动气动管夹阀尺寸及参数:

口径(DN)

40

50

65

80

100

125

150

200

250

300

外型尺寸

L

150

180

180

220

276

345

414

550

680

820

H

40

60

60

75

95

120

145

182

229

278

I

26

27

28

30

36

48

52

65

82

98

D

150

165

200

200

220

250

285

340

405

480

法兰

标准


PN10

DN40

PN10

DN50

PN10

DN65

PN10

DN80

PN10

DN100

PN10

DN125

PN10

DN150

PN10

DN200

PN10/20

DN250

PN10/20

DN300

*仅用于铸铁法兰**可选ANSI
