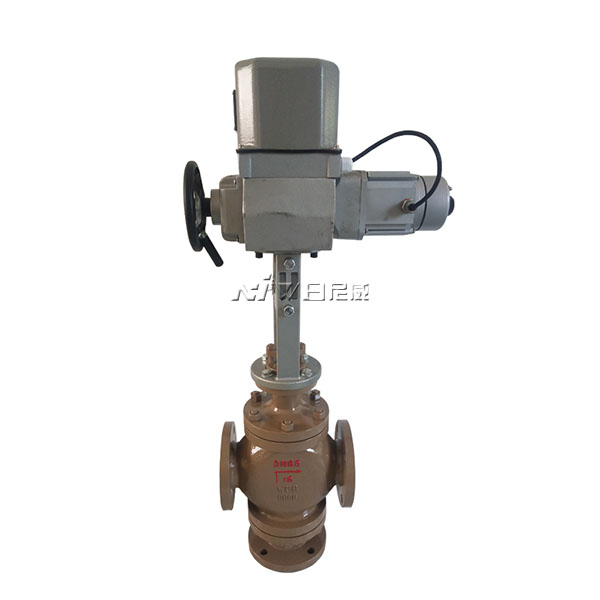

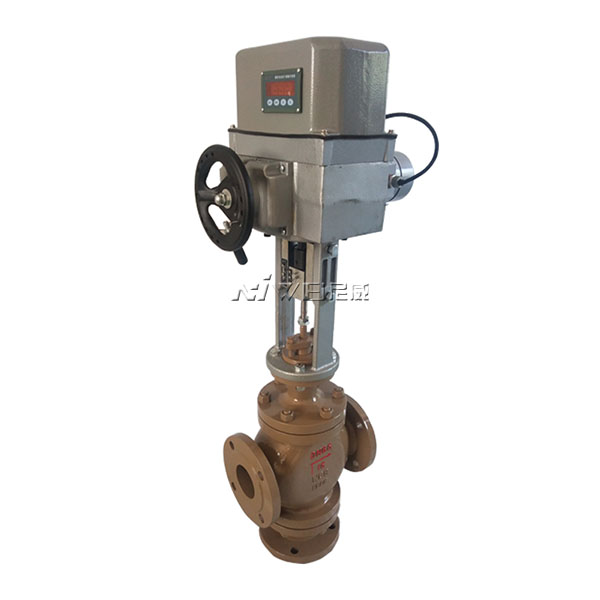

ZAZQ ZAZX电动三通调节阀

质量稳定:实行全过程质量监控,细致入微,
全方位检测!
价格合理:高效内部成本控制,减少了开支,
让利于客户!
交货快捷:先进生产流水线,充足的备货,
缩短了交货期!

ZAZQ(X) 电动三通调节阀阀概述

ZAZQ(X)型电动三通合流(分流)调节阀有合流和分流二种型式,由DKZ电动执行机构和三通合流或三通分流调节组成,以电源为动力,接受统一的标准信号0~10mA DC或4-20mA Dc驱使阀门开度与此操作信号相对应。合流阀的作用是将一种流体分成两路流体。分流合流阀只能对应选用,但当DN≤80时,合流阀可用于分流场合。可替代两台单、双座调节阀,节省投资,占据空间小。三通调节阀通常用于热交换器的两种介质调节,及简单的配比调节。

电动三通调节阀主要技术参数

公称通径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流           80 100 125 150 200 250 300
额定流量系数Kv 合流 8.5 13 21 34 52 85 135 210 340 535 800 1260
分流           85 135 210 340 535 800 1260
公称压力 MPa 1.6 4.0 6.0
流量特性 直线



Ⅱ型 DKZ-310 DKZ-310 DKZ-410 DKZ-510 DKZ-510
Ⅲ型 DKZ-510C DKZ-310C DKZ-410C DKZ-510C DKZ-510C
出轴推力(N) 4000 4000 6400 16000 16000
行程mm 16 25 40 60 100
上阀盖型式 1.6 1.0 2.5 1.6 1.5 1.0 0.65 0.4 0.3 0.16 0.26 0.18
允许压差(MPa) 普通式(常温型),热片式(中温型)
介质温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
可调比 30:1
法兰标准 铸铁按JB78-59,铸钢按JB79-59
输入阻抗 Ⅱ型:200 Ⅲ型:250
出厂状态 电开(对上阀座而言),如需电关,订货时应注明

电动三通调节阀性能指标

项目
指标值
基本误差%
≤±3.5
回差%
≤2.5
死区%
≤3.0
始终点偏差%
电开、电关
±2.5

±2.5
允许泄量L/H
符合JB/T7387-94Ⅲ 级 小于阀的额定容量×10-3

电动三通调节阀外形尺寸


电动三通合流调节阀 电动三通分流调节阀
公称
通径
DN
A L H H1
分流 合流 PN1.6 PN4.0 PN6.4 分流 合流 PN1.6 PN4.0 PN6.4 PN1.6 PN4.0 PN6.4
普通型 热片型 普通型 热片型
25 520 490 185 190 200     715 865       140 150 160
32 520 490 200 210 210     721 871       150 160 170
40 520 490 220 230 235     733 883       160 170 180
50 520 490 250 255 265     748 898       180 190 200
65 520 520 275 285 295     839 999       200 220 220
80 520 520 305 310 320 872 1032 842 1002 225 250 265 210 230 240
100 520 520 350 355 370 896 1056 846 1006 245 275 285 220 250 260
125 520 520 410 425 440 947 1162 897 1112 284 320 325 260 300 300
150 520 520 450 460 475 947 1162 897 1112 305 340 340 280 320 320
200 520 520 550 560 570 965 1180 905 1120 350 400 410 320 380 380
250 520 520 670 740 750
300 520 520 770 805 820

电动三通调节阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
