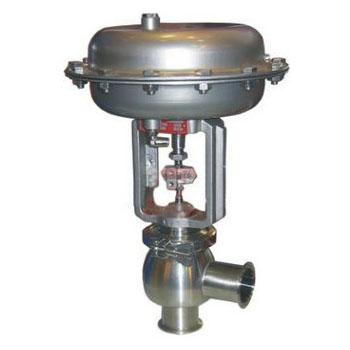

ZTRS(ZRS-10K) 气动卫生型调节阀

质量稳定:实行全过程质量监控,细致入微,
全方位检测!
价格合理:高效内部成本控制,减少了开支,
让利于客户!
交货快捷:先进生产流水线,充足的备货,
缩短了交货期!

气动卫生型调节阀概述

ZTRS(ZRS-10K) 气动卫生型调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1-1978标准。阀门泄漏量符合ANSIB16.104标准,调节阀配用不同的多弹簧执行机构,输出力大。

气动卫生型调节阀特性和优点

角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使阀门打开和维修快捷容易,使过程停机时间缩短。

气动卫生型调节阀技术参数

阀体型式 :角型铸造球体式(标准型) 三通、直通、多通等(变型产品)
公称通径:Dn15、25、40、50、65、80、100mm
公称压力:PN1.0MPa
连接型式 :卡箍式、螺纹式、法兰式(如无合同约定,将按卡箍式连接供货)
材 料 :不锈钢304SS、316SS、316LSS
填 料: 三元乙丙橡胶,聚四氟乙烯

气动卫生型调节阀阀内组件

阀芯型式:单座柱塞型阀芯
流量特性:等百分比(E%);直线(L)
材 料:不锈钢304SS、316SS、316LSS

执行机构型式:多弹簧式膜片执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:1.5~3kg/cm2(0.15~0.3MPa)
气源接口:M16×1.5
环境温度:-30~+70℃
阀体型式:气开式或气关式

附件:阀门定位器、手轮机构、空气过滤减压阀、行程开关、阀位传送器等。

气动卫生型调节阀性能

泄漏量:小于额定Kv的0.01%
回差:带定位器:小于全行程的1%;不带定位器:小于全行程的3%
基本误差:带定位器:小于全行程的±1%;不带定位器:小于全行程的±5%
可调范围:50:1

气动卫生型调节阀Kv值和许用压差

公称通径
15
25
40
50
65
80
KV值

6.3
11
16
25
28
44
45
63
63
100
许用压差MPa
1.0
0.6
0.4

气动卫生型调节阀外形尺寸

公称通径mm
25
40
50
65
80
气动薄膜卫生级调节阀
L0
100
105
105
155
155
L1
100
125
125
175
175
A
φ285
φ285
φ285
φ285
φ285
L
90
90
90
95
95
H
470
480
480
510
510

订货须知

产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
